FKL Csapágyegység UCFC 209

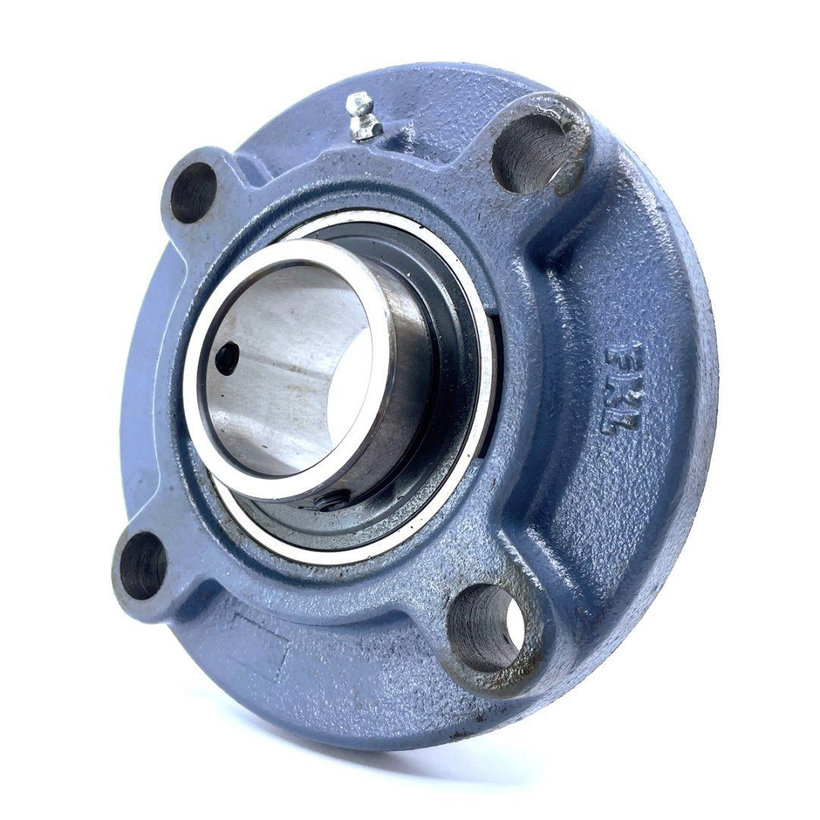

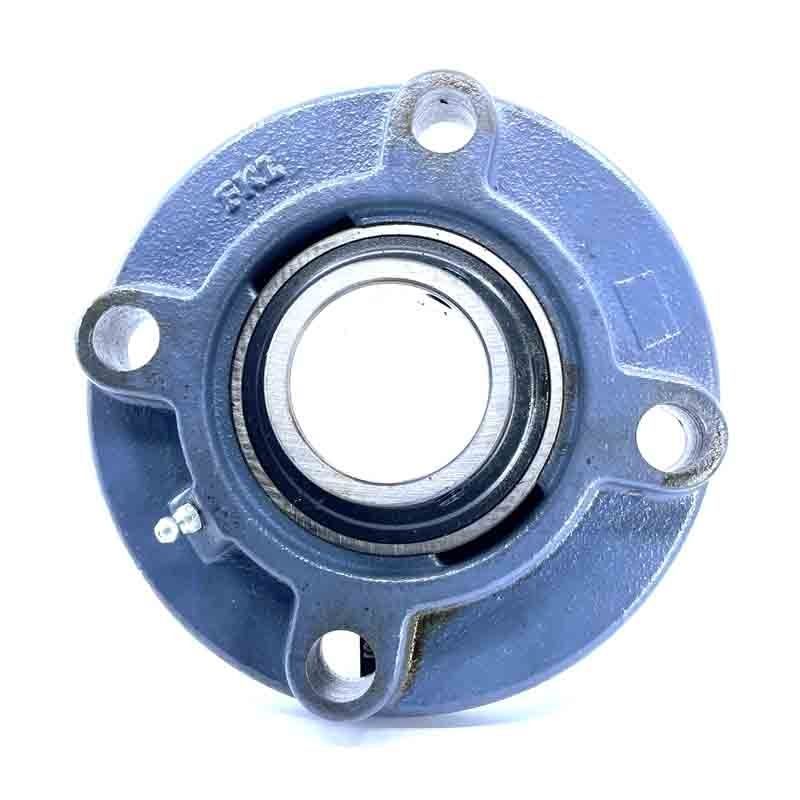

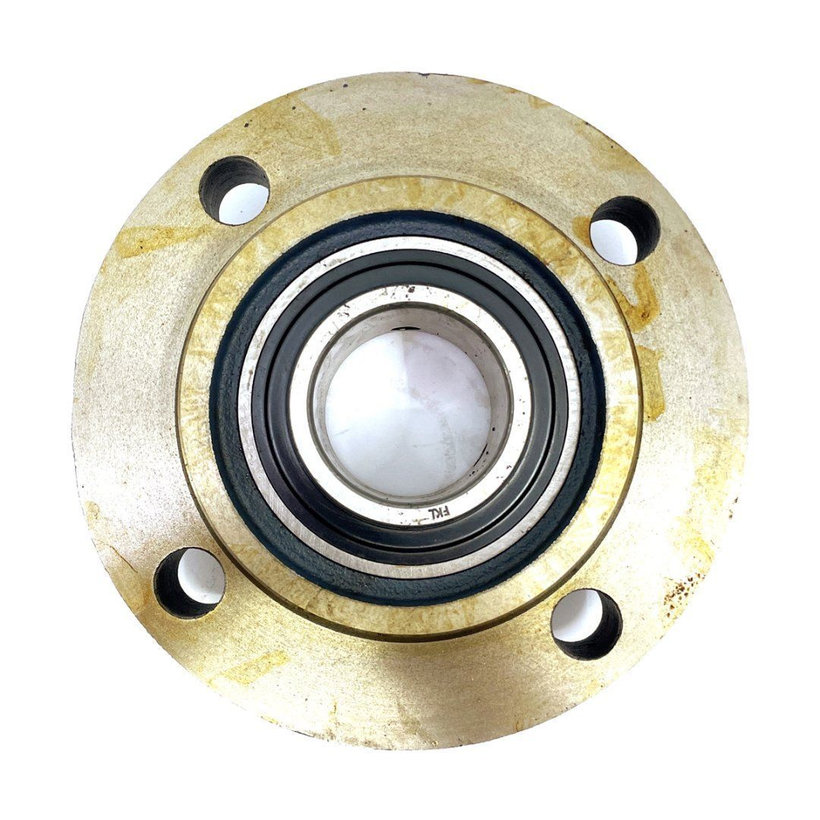

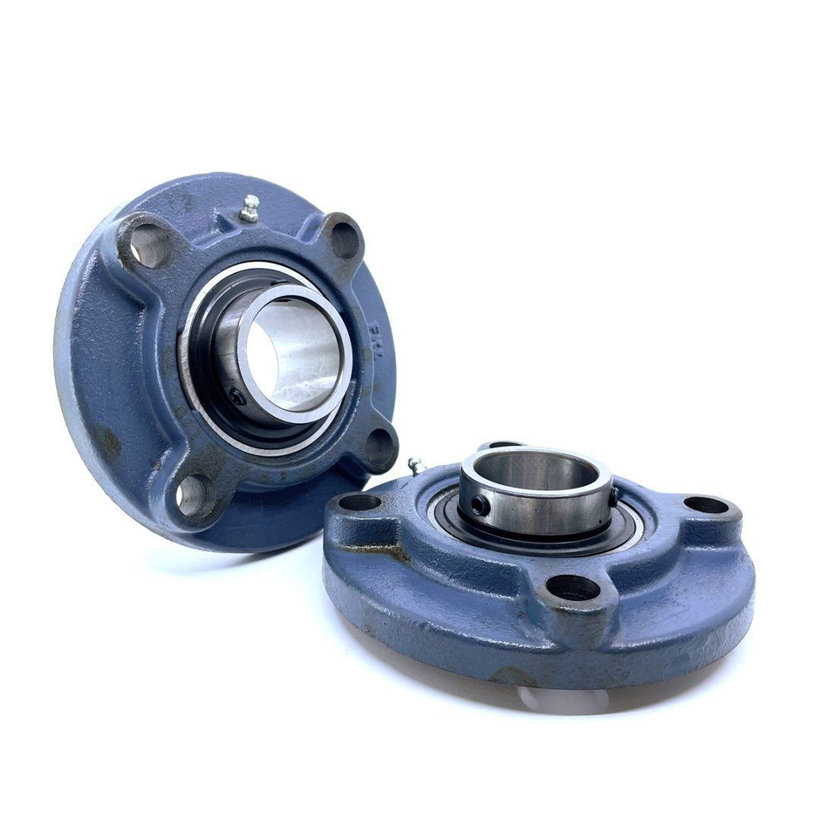

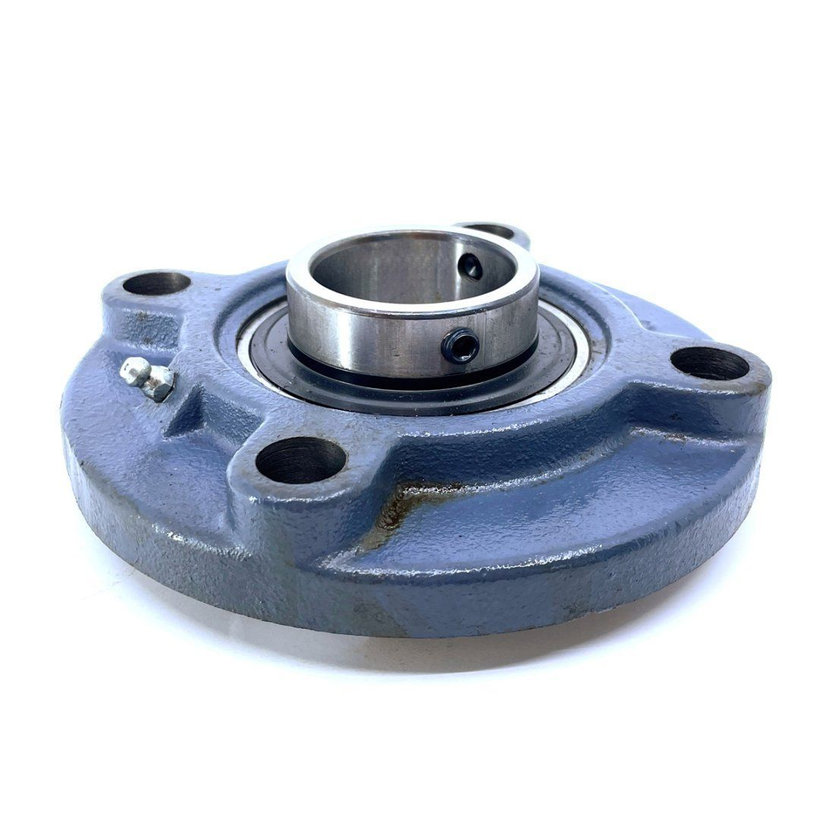

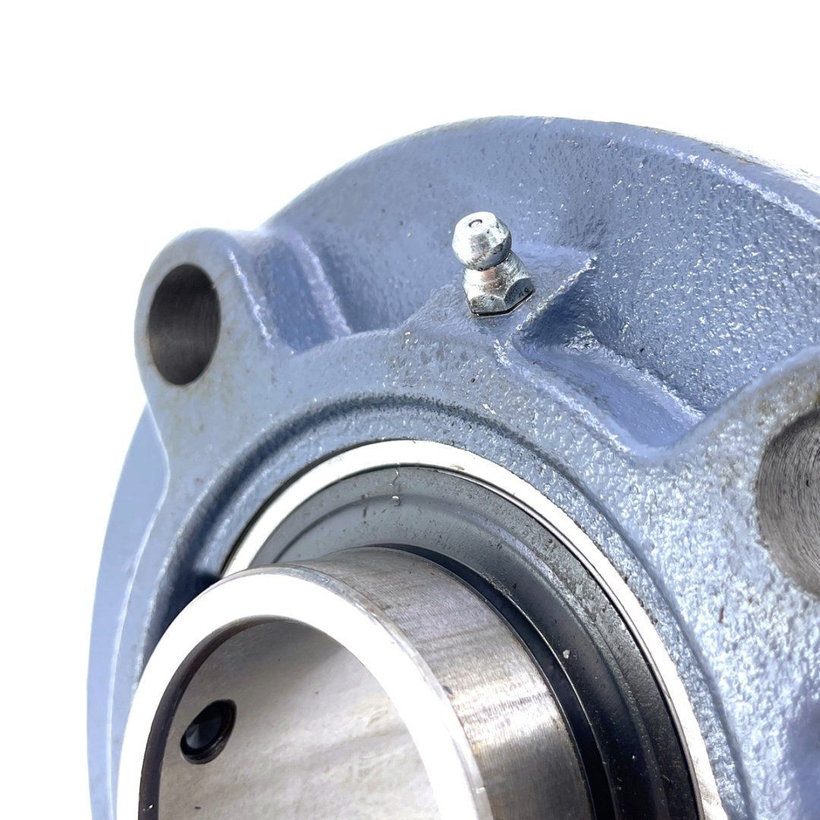

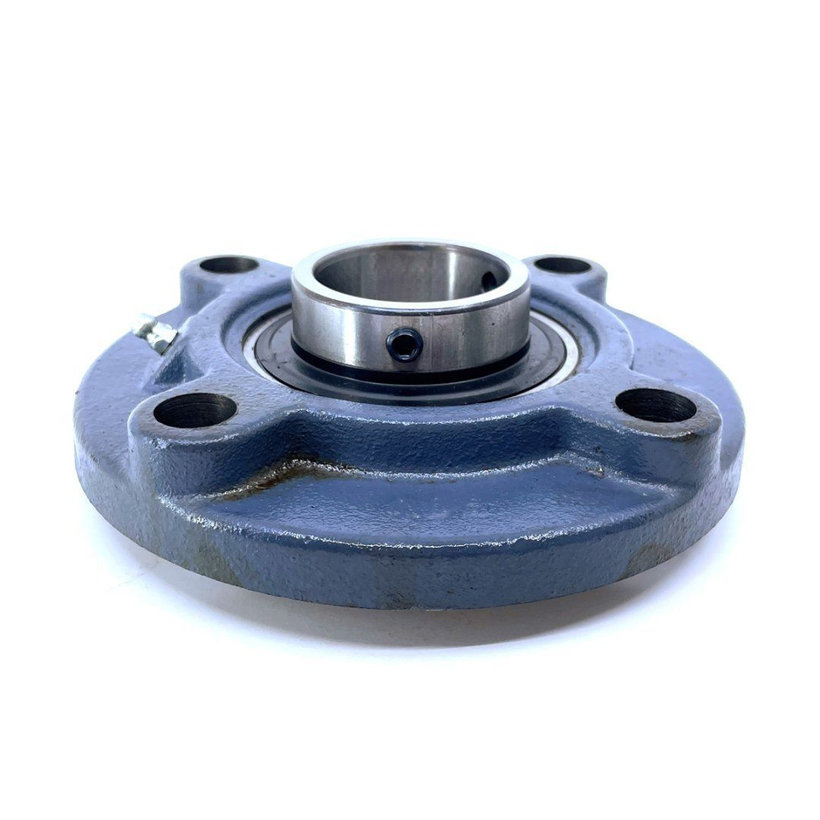

Csapágyegység UCFC 209 ( LEG 209 2F )

Méret: 45x160x132 mm

A csapágy egyike azon gépészeti alkatrészeknek, amelyek a mechanikus gép mozgó és rögzített részei közötti erőátvitelt szolgálják, miközben úgy készülnek, hogy minimálisra csökkentsék a gép mozgó és rögzített részei között fellépő súrlódást. A gépben lévő csapágy bizonyos erőket elnyel, másoknak szabad mozgást enged. Az UCFC egy öntöttvas kerek test, csigával biztosított csapággyal.

Jellemzők:

• Az UCFC csapágyakat függőleges felületekre történő felszerelésre tervezték.
• Ez egy axiális golyóscsapágy egy sor hengertesttel, egy domború külső gyűrűvel és egy kiterjesztett belső gyűrűvel, amely hengeres furattal van ellátva.
• A tengelyhez egy pár állítócsavar rögzíti a belső gyűrűn lévő furatokon keresztül, amelyek 120°-os távolságra helyezkednek el a gyűrű kerülete körül.
• Normál üzemi körülmények között nincs szükség utánkenésre.
• A test felépítése nagyon nagy radiális terhelésre alkalmas.
• Tengelyes csapágyszerelvény beszerelésekor maga a csapágy találja meg az optimális helyzetet a működéshez.
• A burkolat festett a korrózió elleni védelem érdekében; a csapágybetét és a szerelési felület korróziógátló olajjal kezelt.

Paraméterek:

Belső átmérő (d): 45 mm

Külső átmérő (L): 160 mm

Furattávolság (J): 132 mm

Rögzítési furat (N): 16 mm

Súly: 3 kg

Alak: kerek

Furat kialakítása: hengeres

Csapágyzár: csiga
