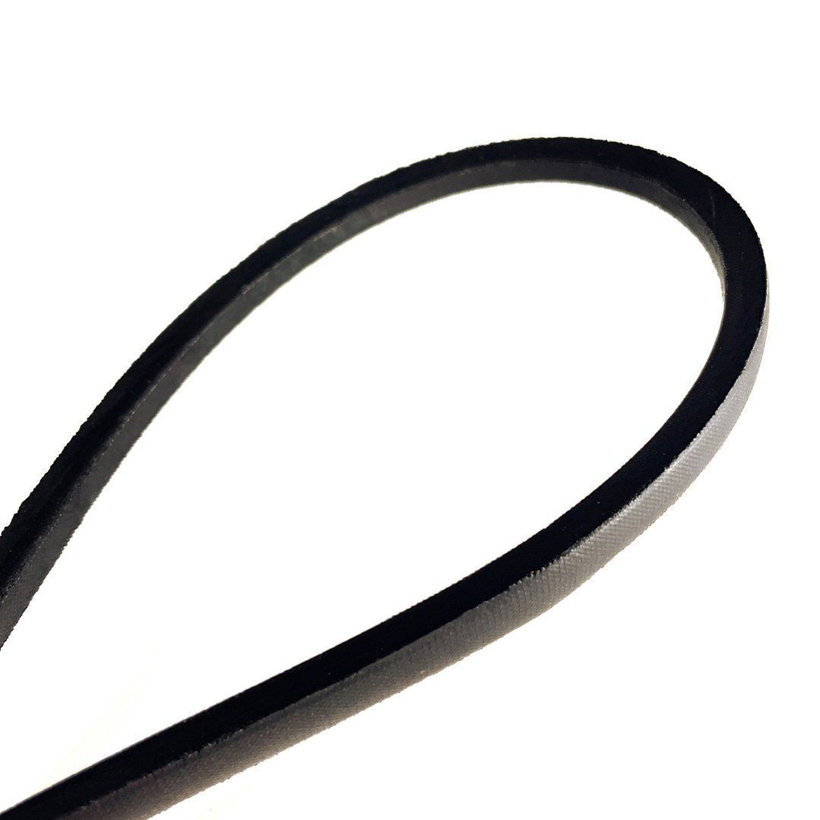

NEUTRAL Ékszíj 13x975

Ékszíj

Méret: 13x975 Li / 1005 Lw

Az ékszíjakat szerszámgépek, ipari berendezések és mezőgazdasági gépek meghajtására tervezték. Ezek a szíjhajtás szerkezeti elemei, a gépek és mindenféle gépészeti berendezés egyik fontos munkaegysége, az ékszíjak közvetlen célja a nyomaték átvitele.

Jellemzők:

• A pánt egy termékké vulkanizált kémiai rostos anyagokon (kord, kordszövet), gumin és csomagolószöveten alapuló hordozórétegből áll.
• Az ékszíjak felépítése, ahogy a nevük is sugallja, ék alakú, aminek köszönhetően egy ilyen szíj megbízhatóbb fogást biztosít a szíjtárcsán.
• A trapéz alakú rész ebben a szíjban a mechanizmusok hatékonyabb működését teszi lehetővé, a kis középtávolság pedig a legkompaktabbá teszi a sebességváltót.
• Egyszerre több ékszíj egy tárcsára szerelésekor nagyon fontos, hogy az ékszíjak azonos hosszúságúak legyenek, úgynevezett "kalibrált" szíjak.
• A szíjak csökkentik a zajt és elnyelik az ütéseket.
• Erősen ajánlott az övet szigorúan a berendezés dokumentációjának megfelelően kiválasztani, amelyben az használatra kerül - a különböző gyártóktól származó, geometriai méretekben megegyező övek szilárdsági jellemzői eltérhetnek.
• Az ékszíjakat köszörűkben, fűrészekben és körfűrészekben, benzinüzemű fűnyírókban, mezőgazdasági gépekben, berendezésekben és szállítószalagokban, ipari varrógépekben és sok másban használják.

Az ékszíjak előnyei:

• maximális átviteli teljesítmény
• kisebb szíjszög egy kis tárcsán
• kisebb távolság a tengelyek között
• folyamatosan állítható sebesség
• a tervezés egyszerűsége
• könnyű karbantartás
• az a képesség, hogy a sebességváltó meghibásodása nélkül ellenálljon a túlzott terhelésnek

Ékszíj hossz kiszámítása:

Szélesség 13 mm

• La = Li + 50 mm
• La = Lw + 20 mm
• Lw = Li + 30 mm

Rövidítések:

• Lw - az ékszíj tiszta hosszúsága
• La - a szíj külső hosszúsága
• Li - a szíj belső hosszúsága

Paraméterek:

• Szélesség: 13 mm
• Belső hosszúság: 975 mm
• Tiszta hosszúság: 1005 mm
