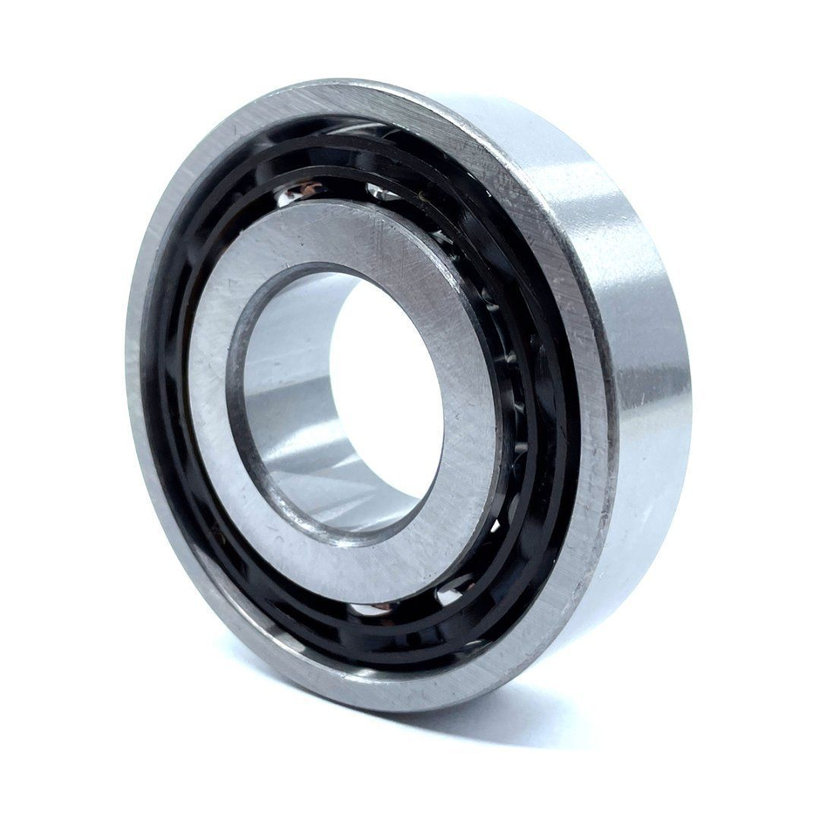

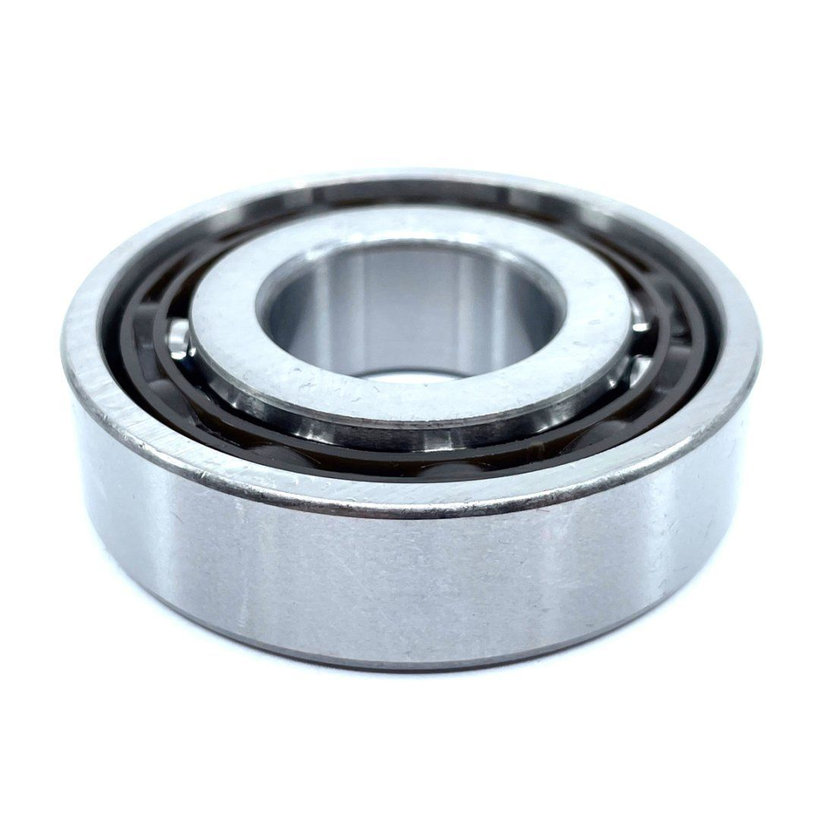

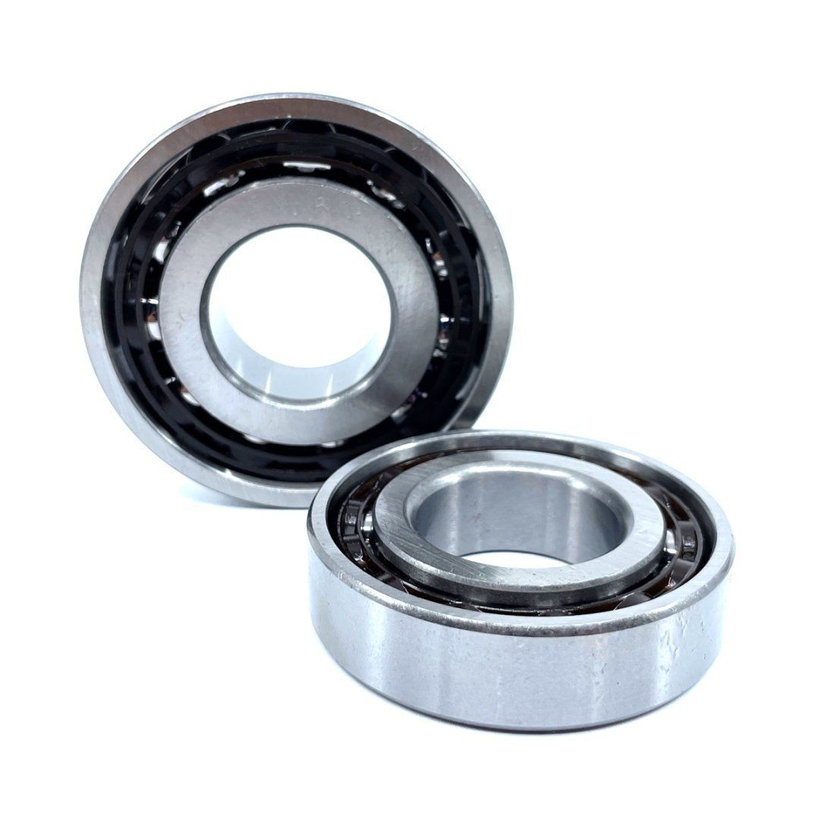

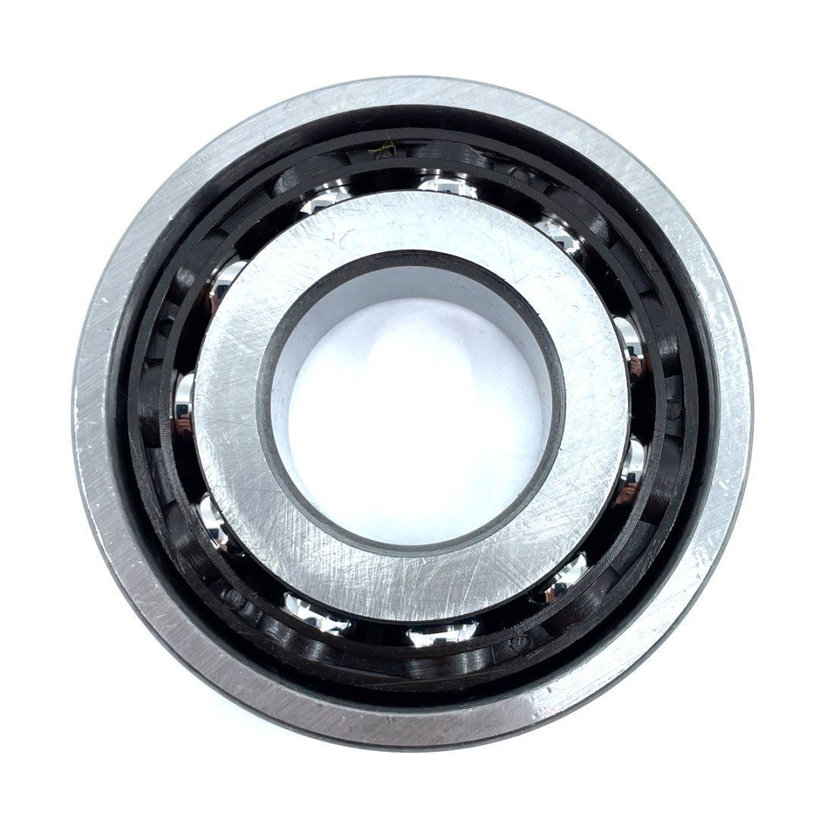

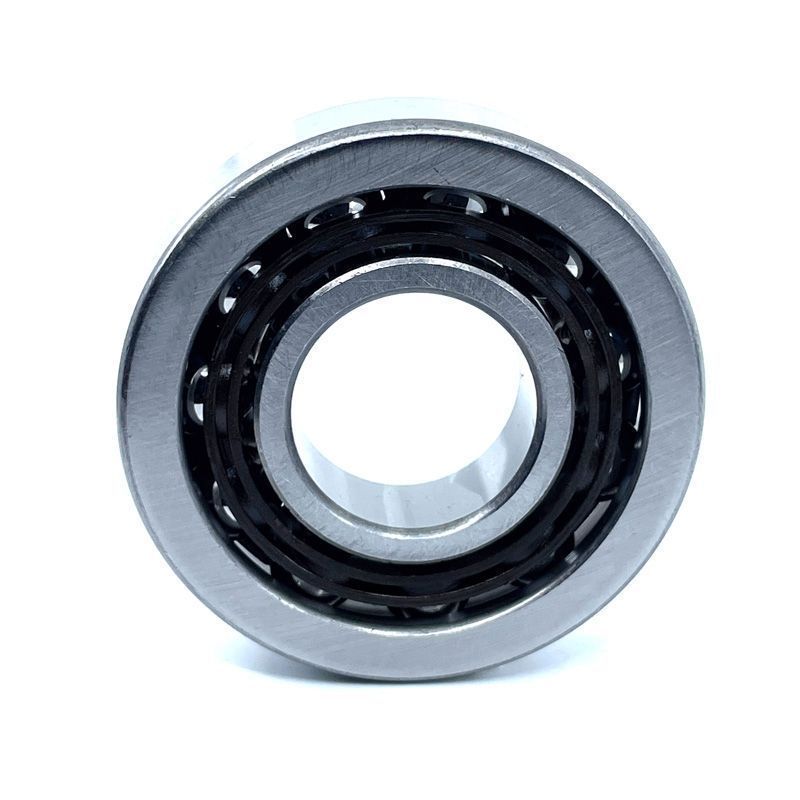

Complex Csapágy 7205 B

Csapágy 7205 B

Méret: 25x52x15 mm

A csapágy a gépészeti alkatrészek közé tartozik, amelyek a mechanikus gép mozgó és rögzített részei közötti erők átvitelére szolgálnak, miközben úgy készül, hogy minimálisra csökkentse a gép mozgó és rögzített részei között fellépő súrlódást. A gépben lévő csapágy bizonyos erőket felfog, míg másoknak szabad mozgást tesz lehetővé. A csapágyakat több szempont szerint osztják fel, nevezetesen az átvitt erők uralkodó iránya, a felépítés és az erőátviteli mechanizmus szerint. A csapágyak nagyon megbízhatóak, és deformáció nélkül viselik el az intenzív működést.

Jellemzők:

• Az egysoros ferde érintkezős golyóscsapágyakat úgy tervezték, hogy megfeleljenek a kombinált terhelésnek.
• Az ilyen csapágyak belső és külső gyűrűinek futópályái vannak, amelyek a golyóscsapágy tengelye mentén el vannak tolva.
• Minél nagyobb az érintkezési szög, annál nagyobb a ferde érintkezésű golyóscsapágyak által kifejlesztett axiális terhelhetőség.
• Az érintkezési szöget az a szög határozza meg, amelyet az azokat a pontokat összekötő vonal alkot, ahol a golyó érintkezik a futópályával és a golyóscsapágy tengelyére merőleges.
• A párban beépített csapágyak univerzális kialakítása megnövelt pontossági osztályt jelent.
• A legkisebb eltolódás jelentősen csökkenti a csapágy működési idejét, és a zajszint jelentős növekedésével jár.
• Ezek a csapágyak előfeszítéssel vannak összeszerelve, ami növeli merevségüket és fordulatszámon a teljesítményüket.
• Az ilyen típusú csapágyak oldalt nem fedettek.

Magyarázat:

• B - 40° érintkezési szög értéke
• M - mechanikusan megmunkált ketrec, sárgarézből készült
• AC - 25° érintkezési szög értéke

Paraméterek:

• Belső átmérő d: 25 mm
• Külső átmérő D: 52 mm
• Szélesség H: 15 mm
• Súly: 0,13 kg
