Complex Csapágy 2204 2RS

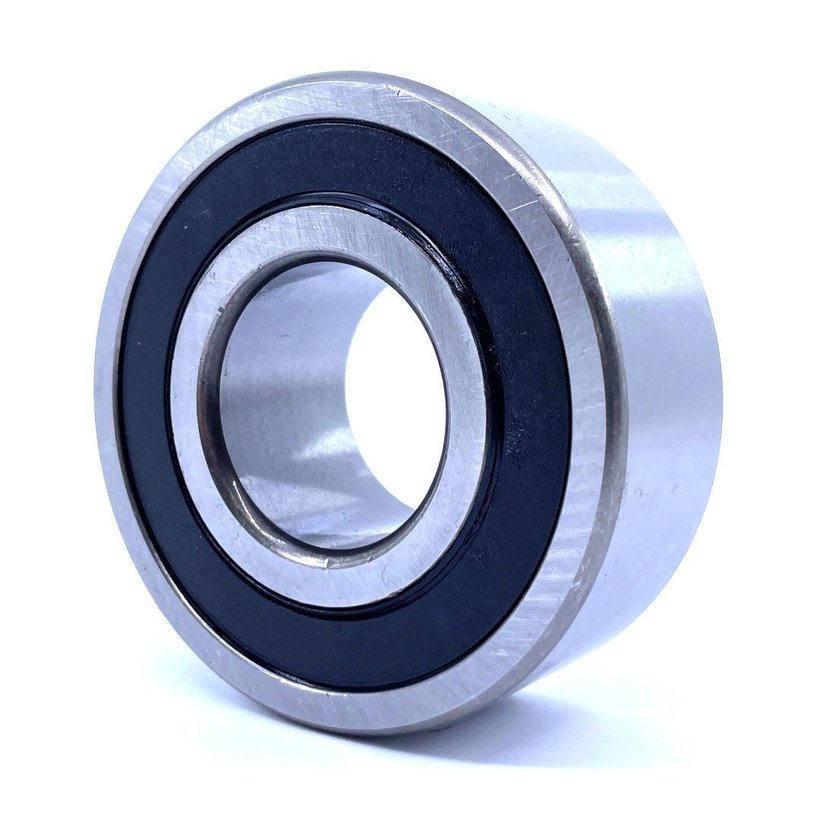

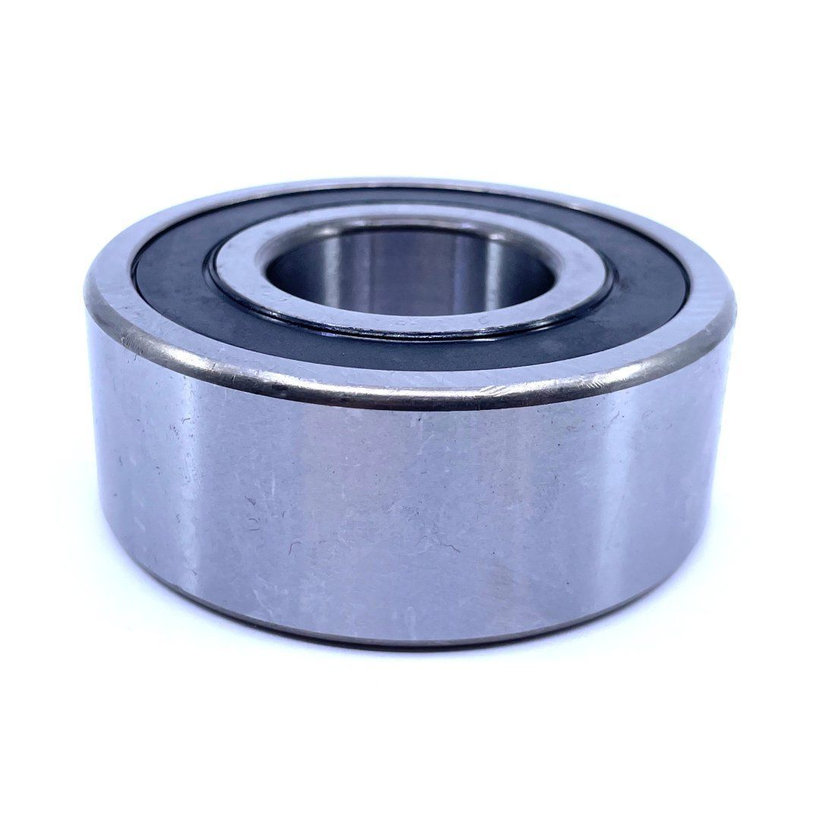

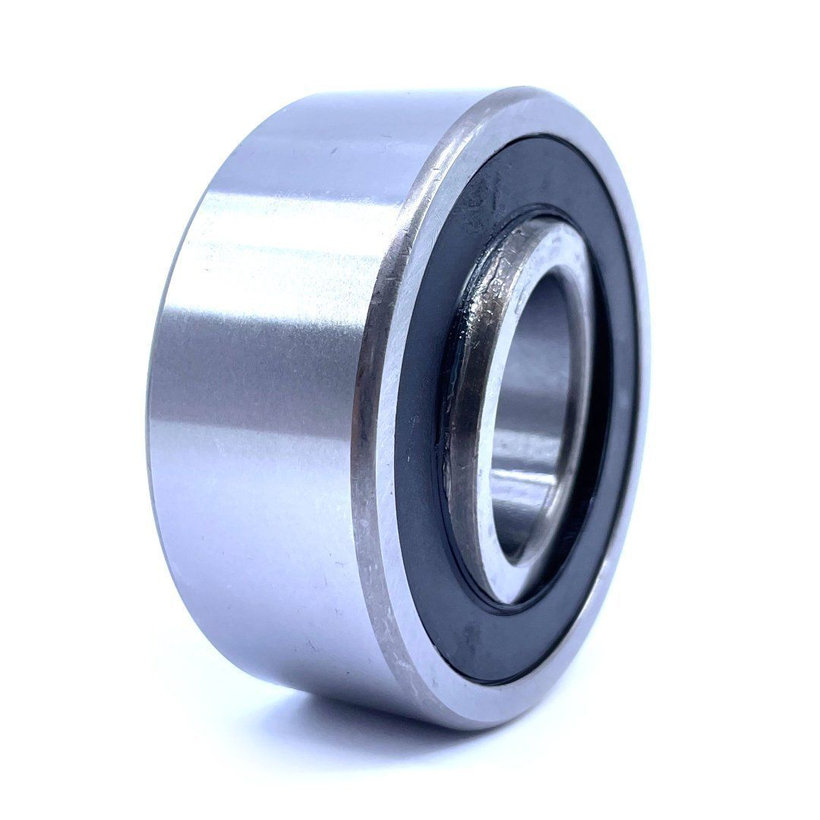

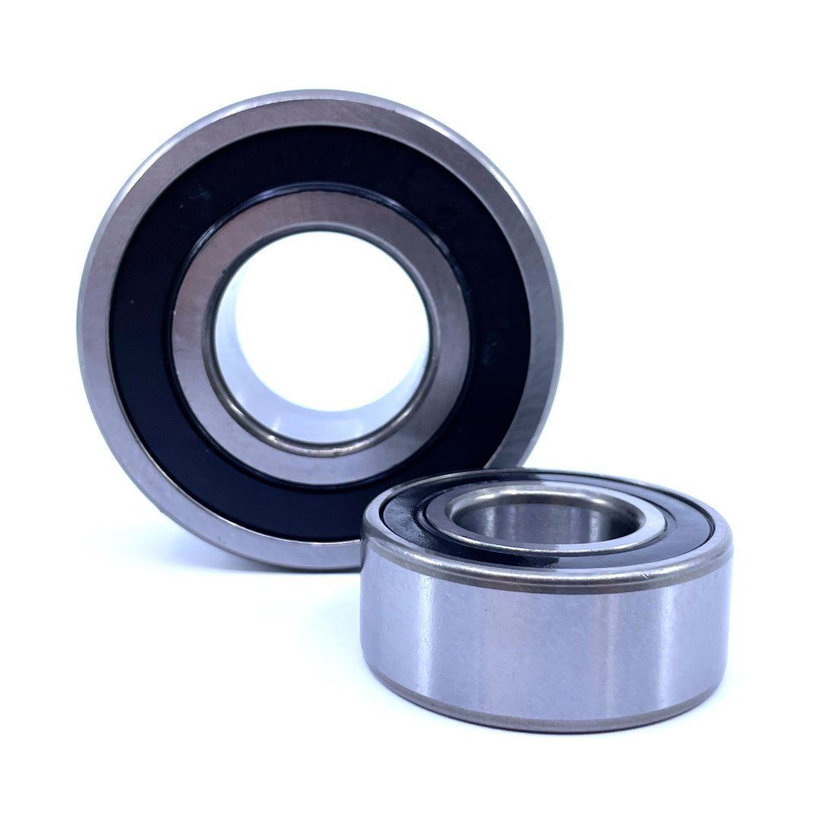

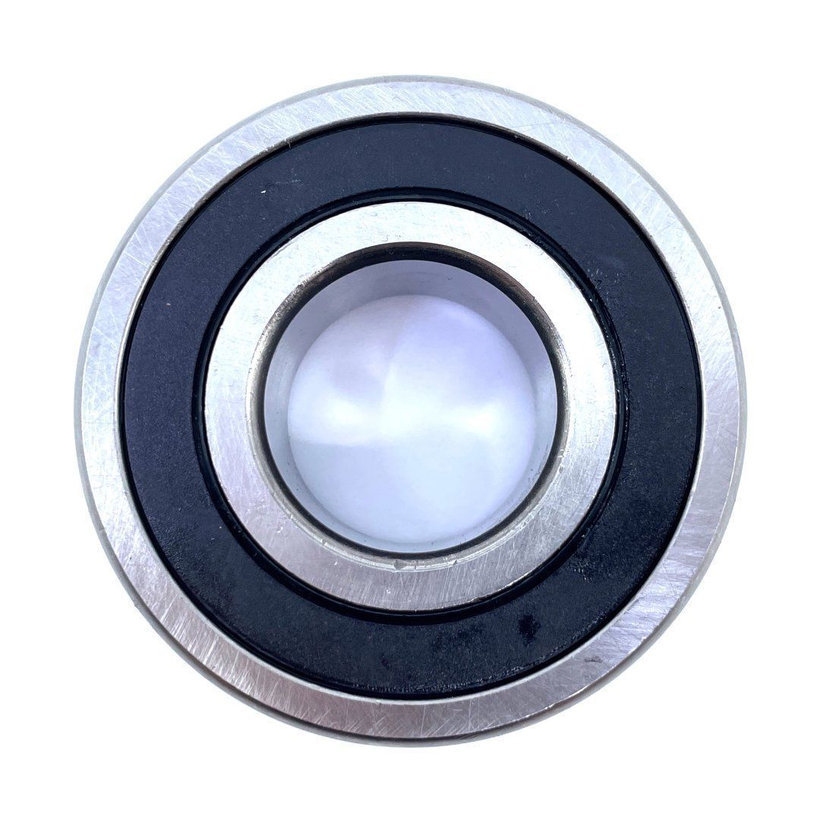

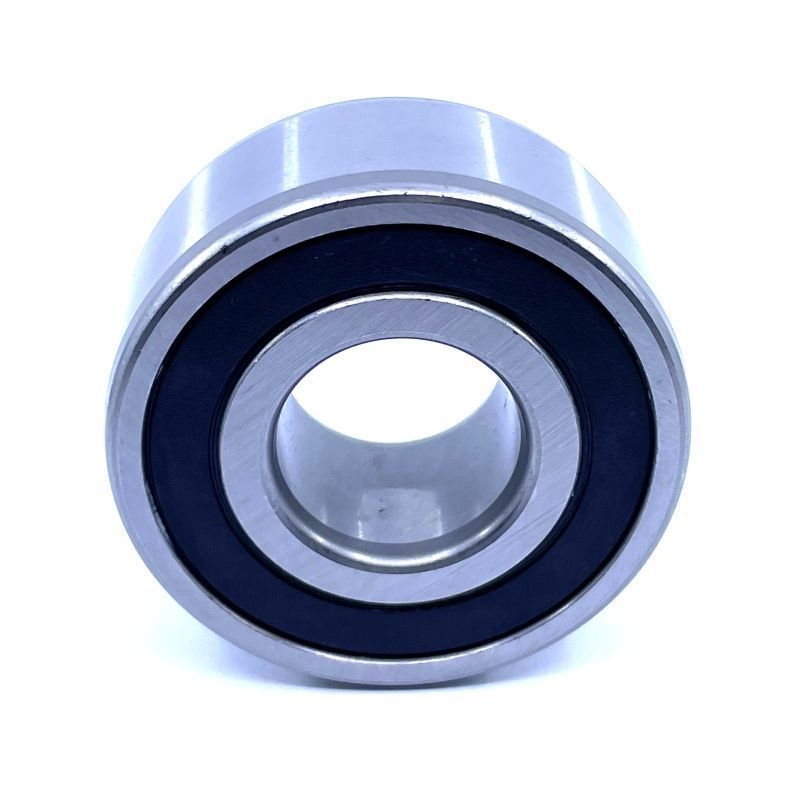

Csapágy 2204 2RS

Méret: 20x47x18 mm

A csapágy a gépészeti alkatrészek közé tartozik, amelyek a mechanikus gép mozgó és rögzített részei közötti erők átvitelére szolgálnak, miközben úgy készül, hogy minimálisra csökkentse a gép mozgó és rögzített részei között fellépő súrlódást. A gépben lévő csapágy bizonyos erőket felfog, míg másoknak szabad mozgást tesz lehetővé. A csapágyakat több szempont szerint osztják fel, nevezetesen az átvitt erők uralkodó iránya, a felépítés és az erőátviteli mechanizmus szerint. A csapágyak nagyon megbízhatóak, és deformáció nélkül viselik el az intenzív működést.

Jellemzők:

• A burkolattal vagy tömítéssel ellátott csapágyak kenőzsírral vannak feltöltve, amelyet a csapágy élethosszig tartó kenésére terveztek.
• A tömítő csapágyak (-RS vagy -2RS) a csapágy belső terének jobb védelmet biztosítanak, mint a fedett csapágyak (-Z vagy -2Z) - az ajakos tömítés és a belső csapágygyűrű közötti érintkezésnek köszönhetően a belsőcsapágytér jobban védett, másrészt ezek a csapágyak inkább alacsonyabb fordulatszámon működtethetők.
• A csapágyakat minden területen használják: autóipar, repülőgépipar, építőipari és szerszámgépek stb.
• Ezeknek a csapágyaknak gömb alakú futópályája van a külső gyűrűn.
• A golyóscsapágyakat gyakran úgy tervezték, hogy sugárirányban fussanak, vagyis akkor működnek, ha a csapágyra átvinni kívánt erő merőleges a forgástengelyre.
• A kétsoros billenő golyóscsapágy belső és külső gyűrűből, két sor gömb alakú gördülőelemből és elválasztóelemekből áll, amelyek a tervezési helyzetükben tartják őket.
• Az alkatrész belső gyűrűjén két futópálya van, minden golyósorhoz egy, a külső gyűrűnek pedig egy közös, amely gömb alakú.
• Ezeket a csapágyakat nem lehet szétszerelni.
• A kétsoros billenő golyóscsapágyak mindkét irányban közepes radiális és kis axiális terhelésre alkalmasak.
• A kétsoros billenő golyóscsapágyak acéllemez ketreccel rendelkeznek, amely nincs jelölve.
• A 12xx, 13xx sorozatú csapágyak egyrészes, a 22xx, 23xx sorozatú csapágyak pedig kétrészes ketreccel rendelkeznek.

Paraméterek:

• Belső átmérő d: 20 mm
• Külső átmérő D: 47 mm
• Szélesség B: 18 mm
• Súly: 0,14 kg
• Burkolat típusa: 2RS - Kétoldalas gumitömítés, fémlemezzel megerősítve
